用途：
本系列產品是澆封型防爆雙頭比例電磁鐵，應用于含有Ⅱ類爆炸氣體的環境化工環境，由直流12V/24V電源驅動，與比例控制放大器配套使用，共同作用于HAWE型負載敏感比例多路閥。在額定行程及額定電流范圍內，其輸出力及位移與輸入電流成比例，輸出力在額定行程內恒定不變，輸入電流在額定范圍內的無級調節，可實現液壓系統執行機構在額定范圍內的無級調速、換向和遠程控制。
主要技術參數
型號 | DTEBL21IⅡ類 | |
適用環境溫度 (℃) | -20～+40 | |
額定電壓 (V) | 20 | 12 |
有效行程 (mm) | 1.2 | |
全行程 (mm) | ≥1.7 | |
額定吸力 (N) | 21 | |
力滯環 (%) | ≤3 | |
電流滯環 (%) | ≤6.5 | |
重復精度 (%) | ≤1 | |
額定電流 (A) | 0.63 | 1.33 |
*大電流 (A) | 0.63 | 1.33 |
額定電阻20℃ (Ω) | 27 | 6 |
額定功率 (W) | 10.7 | 10.7 |
*大功率 (W) | 15 | 15 |

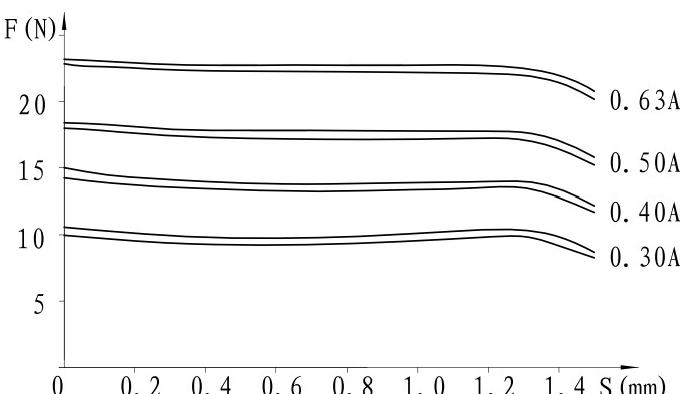

位移力特性曲線

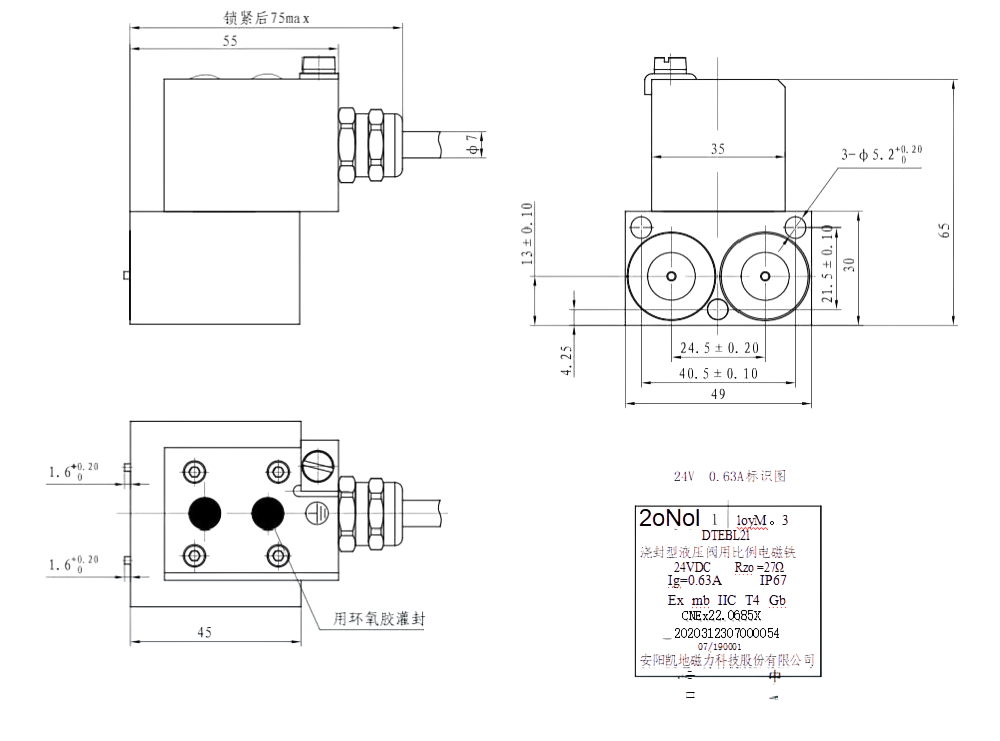

外形及安裝尺寸
使用注意事項
● 電磁鐵電纜長度可定制，*常見電纜長度為10米。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應用場合，請?jiān)儐柟尽?/p>
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
