用途：
本系列產品是一種機電轉換裝置，在直流24V的電液比例控制系統中與比例控制放大器配套使用，共同作用于力士樂(REXROTH)型比例流量閥和比例方向閥。在額定行程及額定電流范圍內，其輸出力及位移與輸入電流成比例，輸出力在額定行程內恒定不變，輸入電流在額定范圍內的無級調節，可實現液壓系統執行機構在額定范圍內的無級調速、換向和遠程控制。
主要技術參數
型號 | GP61-4-A |
額定電流 (A) | 1.51 |
常態電阻20℃ (Ω) | 10 |
額定吸力 (N) | 150 |
額定行程 (mm) | 4.5 |
全行程 (mm) | 9 |
力滯環 (%) | ≤4 |
電流滯環 (%) | ≤4 |
重復精度 (%) | ≤1 |
承受靜態油壓 (MPa) | 21 |
外殼防護等級 | IP65 |

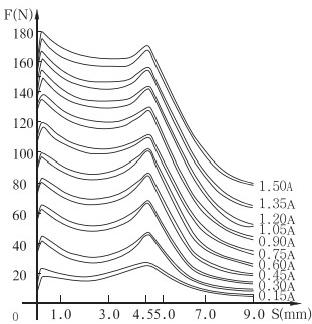

穩態行程-力特性曲線
位移

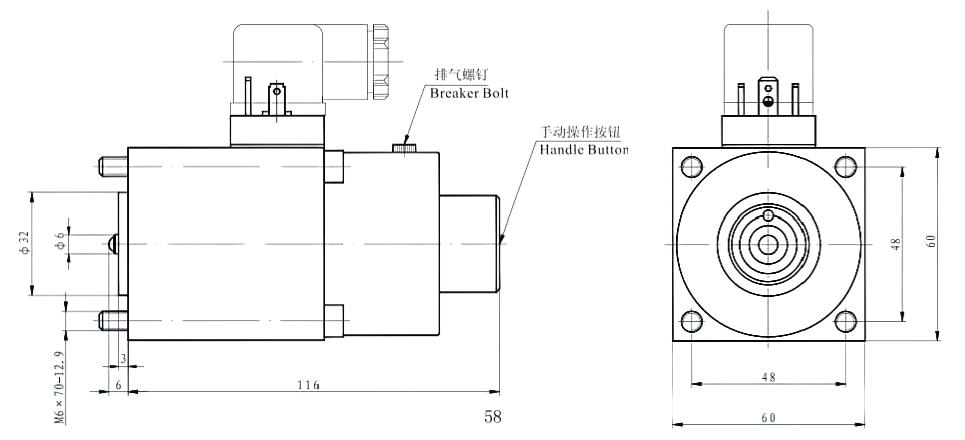

外形及安裝尺寸
使用注意事項
● 電磁鐵采用符合ISO4400標準的插座。
● 電氣控制系統與電磁鐵連接部分之間應設有過流保護裝置，以免非正常情況下，燒毀電磁鐵及您的電控元件。
● 液壓系統工作介質為礦物油，磷酸脂油。
● 安裝時排氣孔朝上，使用時注意將電磁鐵內空氣排凈。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應用場合，請?jiān)儐柋竟尽?/p>
● 特性曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
